Dalam sistem paip perindustrian dan bangunan,Pampasan paip(juga dikenali sebagai sendi pengembangan atau pemampat fleksibel) berfungsi sebagai komponen penting yang menyerap pergerakan, melegakan tekanan, dan mengekalkan integriti sistem di bawah keadaan operasi yang berbeza -beza.
Pada mulanya, di sini adalah ringkasan spesifikasi tipikal untuk pemampat paip belos logam bermutu tinggi:
| Parameter | Nilai / julat biasa |
|---|---|
| Diameter nominal (DN) | DN 50 - DN 2400 mm |
| Tekanan nominal | Sehingga 2.5 MPa (atau lebih tinggi untuk reka bentuk khas) |
| Suhu operasi maksimum | Hingga ~ 450 ° C (atau lebih untuk aloi eksotik) |
| Kapasiti pergerakan | Pakaian paksi, lateral, sudut (berbeza -beza setiap reka bentuk) |
| Bahan Bellows | Keluli tahan karat (atau aloi suhu tinggi) |
| Sambungan akhir | Hujung yang dikimpal, berulir, berulir, atau mengalir seperti yang diperlukan |
| Reka Bentuk Kehidupan / Kitaran | Direka untuk kiraan kitaran keletihan yang tinggi; Dekad yang dijangkakan apabila dipilih dengan betul |
Jadual spesifikasi ini menekankan parameter reka bentuk penting, yang menggambarkan kekukuhan profesional di belakang pemilihan produk. Kandungan yang berikut meneroka mengapa pampasan penting, bagaimana ia berfungsi dan dipilih, dan trend yang baru muncul membentuk masa depan mereka.

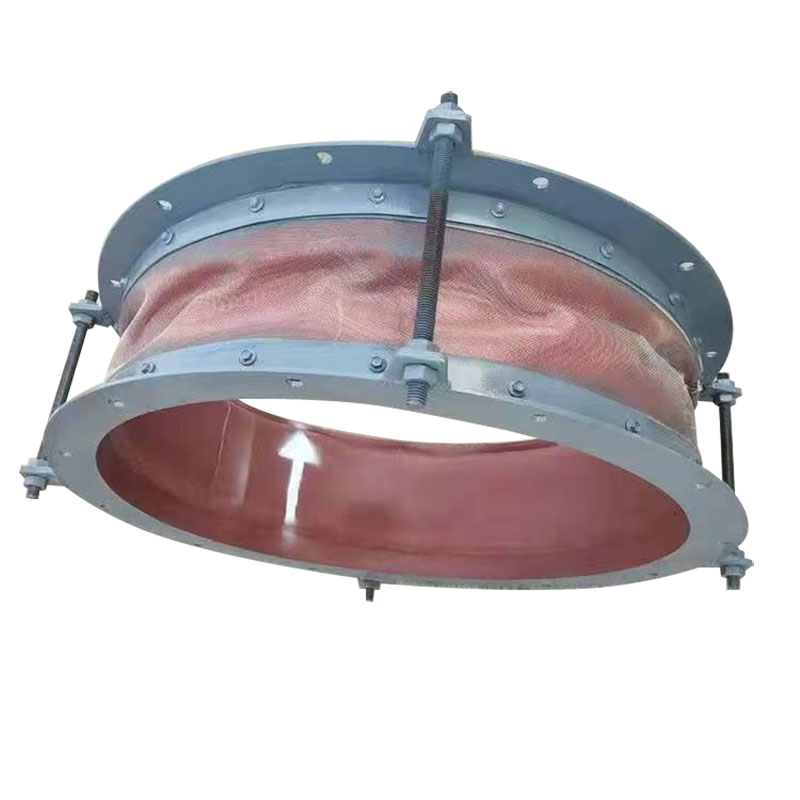

Pemampas paip adalah peranti fleksibel yang dipasang dalam sistem paip untuk menyerap ubah bentuk mekanikal akibat pengembangan haba, penguncupan, getaran, turun naik tekanan, misalignments, penyelesaian, atau aktiviti seismik. Dalam praktiknya, banyak pemampat dibina dengan satu atau lebih belos logam (unsur -unsur fleksibel beralun) ditambah dengan penyambung dan perkakasan sokongan.
Menyerap pengembangan/penguncupan terma: Menghalang tekanan paip dan ubah bentuk apabila perubahan suhu menyebabkan pengembangan atau penguncupan.
Pengasingan Getaran & Kejutan: Bertindak seperti elemen redaman, mengurangkan penghantaran getaran atau tekanan lonjakan dari peralatan (pam, pemampat, dan lain -lain) ke dalam sistem paip.
Pampasan Alignment: Membetulkan offset kecil atau misalignments yang timbul semasa pemasangan atau disebabkan pergerakan struktur.
Mitigasi tekanan: Mengurangkan tekanan pada sokongan, bebibir, injap, dan peralatan dengan melokalkan penyerapan pergerakan.
Menampung perpindahan penyelesaian atau seismik: Membantu mengekalkan integriti di bawah peralihan asas atau tindakan seismik dengan membenarkan anjakan terkawal.
Oleh itu, pemampas menjadi "penampan" struktur yang melindungi bahagian tegar sistem paip dari kerosakan dan kegagalan dengan melokalkan fleksibiliti di mana diperlukan.
Paip selalu menghadapi tekanan mekanikal dari kitaran suhu, turun naik tekanan, dan beban dinamik. Tanpa penginapan yang betul, tekanan ini boleh menyebabkan keretakan keletihan, kebocoran, atau kegagalan bencana. Pemampas adalah penyelesaian kejuruteraan yang melegakan tekanan ini dan meningkatkan keteguhan sistem.
Pengurangan tekanan dan umur panjang
Dengan menyerap pengembangan dan penguncupan, pemampat menghalang pengumpulan tekanan terma dalam paip, injap, dan sendi, dengan itu memanjangkan hayat perkhidmatan.
Kompak dan kecekapan ruang
Berbanding dengan gelung pengembangan atau selekoh, pemampat menyediakan penyerapan anjakan dalam pakej padat.
Beban struktur yang lebih rendah
Peranti mengurangkan pemindahan beban ke sauh atau struktur bangunan, mengurangkan keperluan untuk sokongan yang lebih direka.
Susun atur sistem yang dipermudahkan
Dengan pampasan fleksibel setempat, reka bentuk paip menjadi lebih mudah, mengurangkan kerumitan.
Kawalan bunyi dan getaran
Pengurangan getaran dan denyutan membantu mengurangkan tahap bunyi dan melindungi peralatan sensitif.
Kebolehsuaian untuk pelbagai keadaan
Pemampas yang dipilih dengan baik boleh berurusan dengan anjakan pelbagai arah (paksi, lateral, sudut).
Penjimatan kos atas kitaran hayat
Walaupun kos awal lebih tinggi daripada sambungan tegar, penjimatan dari penyelenggaraan yang dikurangkan, downtime dan kerja semula sering membenarkan perbelanjaan.
Batasan yang berpotensi untuk dipertimbangkan
Julat pampasan adalah terhingga - gerakan besar di luar reka bentuk adalah berbahaya.
Tujahan tekanan mesti diuruskan, terutamanya untuk jenis paksi.
Kos tinggi kitaran, reka bentuk suhu tinggi boleh meningkat dengan ketara.
Pemasangan, penjajaran, dan sokongan yang betul adalah penting untuk prestasi; Misapplication membawa kepada kegagalan awal.
Memandangkan tradeoffs ini, penggunaan pemampas harus dibenarkan oleh tekanan haba yang menyeluruh dan analisis mekanikal. Dalam banyak aplikasi -terutamanya dalam loji kuasa, petrokimia, HVAC, dan pemasangan perindustrian -manfaatnya dengan ketara melebihi kos tambahan.
Pampasan paksi
Mengendalikan pemanjangan paksi/mampatan sahaja. Ideal untuk berjalan lurus dengan titik tetap yang jelas.
Pemampat sisi
Menampung anjakan ke sisi; Rod tali sering digunakan untuk mengawal daya pergerakan.
Pemampat sudut
Direka untuk flex pada sudut mengenai titik pivot.
Pemampat sejagat (multi-belows)
Campurkan fleksibiliti aksial + lateral + sudut dalam satu unit - berguna dalam geometri paip kompleks.
Tekanan seimbang (teras seimbang)
Geometri dalaman meneutralkan tujahan tekanan, mengurangkan beban pada struktur berlabuh.
Bellows dan bahagian penyambung hendaklah dipilih dari keluli tahan karat, aloi nikel, atau bahan lain yang serasi dengan keadaan cecair, suhu, dan persekitaran.
Dalam sistem yang menghakis atau tinggi, aloi eksotik (Inconel, Hastelloy) atau lapisan boleh digunakan.
Anggarkan jumlah perjalanan yang dijangkakan (paksi, lateral, sudut) ke atas kitaran suhu. Pilih reka bentuk yang menawarkan margin dan keupayaan keletihan kitaran tinggi.
Memastikan tekanan dan suhu yang dinilai penarafan atau melebihi keadaan sistem, dengan margin keselamatan.
Pilih kimpalan, bebibir, grooved, atau ujung berulir untuk memadankan sistem anda. Sahkan terdapat pelepasan pemasangan yang mencukupi (termasuk untuk pergerakan masa depan). Benarkan akses pemeriksaan dan penyelenggaraan.
Penangkapan luaran yang betul dan membimbing menghalang lenturan yang tidak diingini atau membongkar pemampas. Pengekangan mungkin diperlukan untuk mengehadkan laluan anjakan atau kawalan.
Bellows elemen flexes (lipatan atau terungkap) sebagai tindak balas kepada perubahan panjang paip atau peralihan penjajaran.
Dalam pergerakan paksi, lipatan memampatkan atau memanjangkan, menyerap anjakan.
Dalam pergerakan sisi atau sudut, belos bengkok atau tork dengan sewajarnya (bergantung kepada reka bentuk).
Rod tie atau panduan luaran boleh mengawal arah daya dan mencegah kelebihan.
Tiub panduan dalaman, lengan, atau tetulang boleh digunakan untuk mengurangkan pergolakan aliran dan menghadkan pendedahan belos kepada daya cecair.
Alignment: Pastikan pemampas adalah sejajar dengan paip untuk mengelakkan beban sampingan.
Anchors and Guides: Pasang sauh, panduan, dan sekatan seperti lukisan reka bentuk.
Ujian Pergerakan: Sebelum menugaskan, gerakkan pemampas melalui strok penuh untuk mengesahkan pelepasan.
Preload Thermal: Kadang-kadang pra-pemampatan sejuk digunakan untuk memusatkan pemampas dalam julatnya.
Sokongan: Pemampas mesti disokong sebagai sebahagian daripada reka bentuk paip untuk mengelakkan kendur.
Kimpalan/Flanging: Gunakan teknik kimpalan dan flanging yang betul, mengelakkan penyimpangan.
Pemeriksaan visual biasa: Cari retak, ubah bentuk, atau tanda -tanda keletihan.
Pemeriksaan kebocoran: Tonton kebocoran di sekitar kimpalan atau gasket.
Pemantauan kitaran: Log nombor kitaran dan bandingkan dengan kehidupan reka bentuk.
Pemantauan getaran: Pastikan tahap getaran kekal dalam ambang yang boleh diterima.
Perancangan Penggantian: Berdasarkan haus, penggantian pelan sebelum kegagalan.
Pembersihan: Pastikan belos dan persekitaran bebas dari serpihan yang boleh menggosok atau membuang.
Pemampat pintar / sensor yang dibolehkan
Mengukur alat pengukur ketegangan, sensor anjakan, atau sensor pemantauan kesihatan untuk meramalkan keletihan dan penyelenggaraan amaran.
Aloi & lapisan lanjutan
Penggunaan bahan berprestasi tinggi (aloi nikel, salutan seramik) untuk persekitaran yang melampau (cecair superkritikal, agresif).
Reka bentuk pelbagai paksi padat
Geometri baru membolehkan fleksibiliti yang lebih tinggi dalam jejak kaki yang lebih kecil untuk pemasangan yang ketat.
Aplikasi pembuatan tambahan
Penggunaan kepingan peralihan 3D atau elemen geometri kompleks untuk mengoptimumkan prestasi.
Integrasi dengan Digital Twin & Predictive Analytics
Memantau tingkah laku pemampas dalam operasi langsung dan mengintegrasikan ke dalam kembar digital tumbuhan untuk penyelenggaraan ramalan.
Apabila pasaran mendorong ke arah kecekapan yang lebih tinggi, tekanan/suhu yang lebih tinggi, dan margin yang lebih ketat, pemampat mesti berubah. Sistem seperti loji kuasa ultra-superkritikal, reaktor kimia maju, dan aplikasi tenaga baru (mis., Sistem hidrogen) mengenakan lebih banyak keperluan yang menuntut. Pemampas masa depan bukan sahaja boleh dipercayai tetapi juga memberikan maklum balas diagnostik dan mengintegrasikan dengan lancar ke dalam sistem pintar.
Pengilang dan kumpulan R & D melabur banyak dalam analisis kitaran, sensor, bahan baru, dan modularization sistem pemampas. Permintaan berkembang dalam pembaharuan, LNG, penghantaran hidrogen, sistem tenaga daerah, dan pembuatan lanjutan. Tumpuannya beralih dari keteguhan mekanikal tulen ke arah sistem pintar, bersepadu.
S: Bagaimana untuk menentukan sama ada menggunakan pemampas paksi, lateral, atau sudut?
A: Kirakan anjakan yang dijangkakan di setiap arah berdasarkan pengembangan terma paip, toleransi penjajaran, menyokong anjakan, atau penyelesaian. Sekiranya majoriti adalah paksi, pemampas paksi mungkin mencukupi. Jika misalignment sisi atau sudut hadir, pertimbangkan lateral, sudut, atau pemampas sejagat dengan sewajarnya. Analisis lanjutan (elemen terhingga, analisis tekanan) sering membimbing keputusan ini.
S: Apa yang berlaku jika pemampas beroperasi di luar pelbagai pergerakan yang direka?
A: Beroperasi di luar had reka bentuk boleh menyebabkan keletihan logam, buckling, overstress dalam belos atau penyambung, dan kegagalan akhirnya (retak atau kebocoran). Ia menjejaskan kehidupan kitaran dengan teruk dan boleh menyebabkan kerosakan tiba -tiba, bencana. Oleh itu, margin keselamatan reka bentuk dan sekatan adalah kritikal.
Pemampat paip adalah asas kepada sistem paip yang tahan lasak, yang cekap, menawarkan pelepasan tekanan, redaman getaran, dan pembetulan penjajaran. Gabungan bahan, kapasiti pergerakan, dan integrasi sistem yang betul adalah penting untuk prestasi jangka panjang. Dengan kebangkitan sistem pintar dan permintaan untuk kecekapan operasi yang lebih tinggi, pemampasnya berkembang -bukan hanya sebagai komponen mekanikal pasif, tetapi sebagai aset yang bijak, dipantau dalam rangkaian paip moden.
Memandangkan industri bergerak ke hadapan,FushuoKekal komited untuk menyampaikan penyelesaian pemampas yang lebih tinggi dan berkualiti tinggi yang disesuaikan untuk menuntut aplikasi. Meneroka penyesuaian kolaborasi dan penyelesaian-Hubungi kamiUntuk menemui pemampas yang ideal untuk keperluan sistem anda.
